某地治理中心需要在隧道環境下建設綜合網絡監控通信系統。該項目涉及視頻監控系統接入、PLC工業控制系統接入、廣播應急通信系統接入等多種關鍵業務的網絡支撐，同時還需支持第三方綜合平臺和多媒體平臺的統一接入管理。

宇航針對隧道環境多系統接入網絡通信解決方案

項目挑戰

       隧道環境作為地下半封閉空間，具有高濕度、溫差大、通風條件差等惡劣特點，同時面臨電磁干擾復雜、維護空間受限等技術難題。治理中心需要實現多系統融合管理，包括視頻監控、PLC控制、廣播通信、環境監測等，要求網絡設備具備工業級防護能力、高可靠性和強抗干擾性能，確保在惡劣隧道環境下全天24小時穩定運行。

解決方案

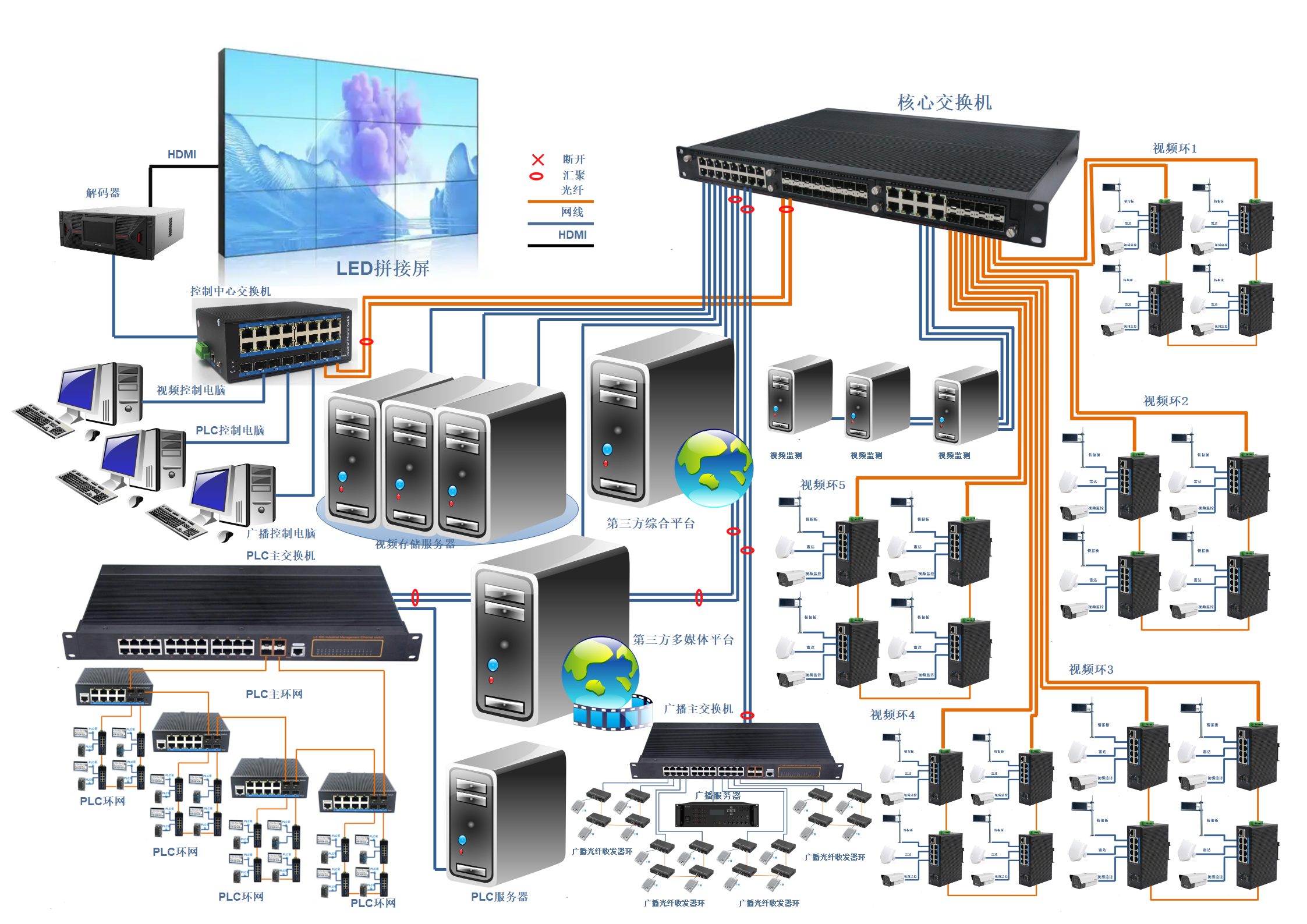

   宇航工業交換機根據隧道環境特點，采用分層分域的網絡架構設計：

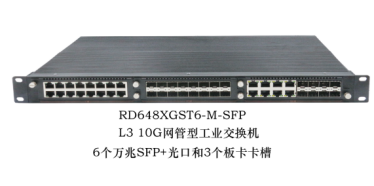

（1）核心層：部署核心交換機作為整個網絡的數據匯聚中心，上聯LED拼接屏顯示系統和第三方綜合平臺，下聯各匯聚層交換機（控制中心匯聚交換機、PLC業務匯聚交換機、廣播業務匯聚交換機），實現統一的可視化管理和數據處理。

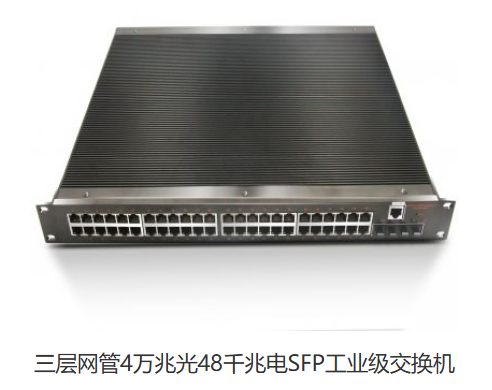

（2）匯聚層：

• 控制中心交換機：連接監控控制電腦、PLC控制電腦等管理終端
• PLC主交換機：構建PLC主環網，實現工業控制系統的高可靠通信
• 廣播主交換機：建立廣播通信網絡，確保應急通信暢通

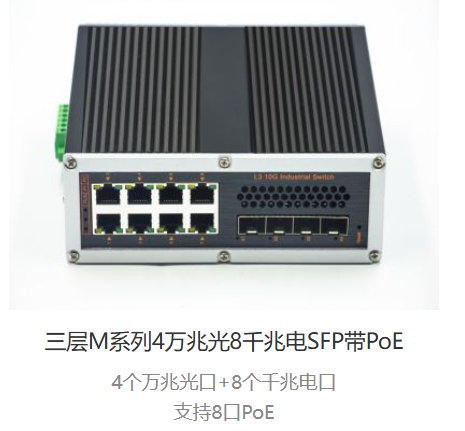

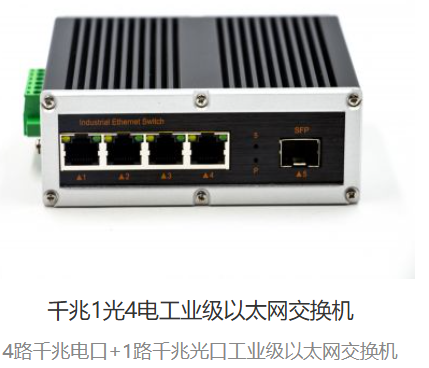

（3）接入層：通過工業級以太網交換機分別構建：視頻監控接入環網、PLC接入環網和廣播接入環網，將分布在隧道各區域的PLC控制器、廣播終端、監控攝像頭、環境傳感器等終端設備按業務類型分類接入對應環網。每個接入環網采用環形拓撲結構，實現冗余備份，保障單點故障時網絡自愈能力。

       整個方案通過HDMI視頻傳輸、光纖通信和以太網相結合的方式，實現視頻監控、工業控制、廣播通信等多系統的統一接入和集中管理。

項目成果

       宇航技術團隊結合項目需求和環境特點，給出了基于工業級以太網交換機的分層環網解決方案（已采納）。

該方案提供：

1、高可靠性保障：采用環網冗余架構，單點故障時可實現毫秒級自愈切換，確保關鍵業務不中斷，實現高網絡可用性。

2、多系統融合管理：將PLC控制、視頻監控、廣播通信、環境監測等多個子系統接入網絡系統，實現集中監控和統一調度管理。

3、惡劣環境適應性：所有網絡設備均采用工業級設計，具備寬溫工作范圍、高防護等級，有效應對隧道高濕、溫差大等惡劣環境挑戰。

4、可視化運維管理：通過LED拼接屏和第三方綜合平臺，實現網絡狀態、設備運行、環境參數等信息的實時可視化展示，提升運維效率。

5、靈活擴展能力：模塊化網絡設計支持后續系統擴容和功能升級，為治理中心未來發展預留充足的網絡資源和接口。
